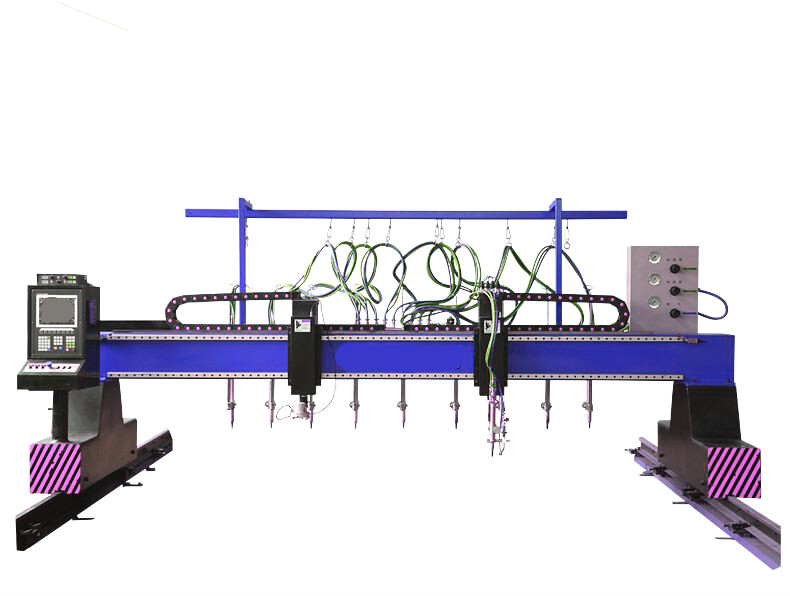

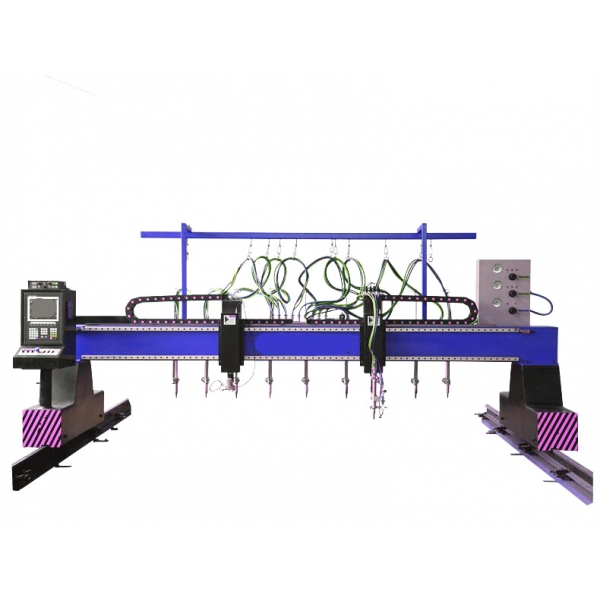

CNC-CG-4000數控/多頭直條火焰切割機

   采用雙邊驅動，運行穩定，配置好，工作效率高，可用于各種碳鋼、錳鋼等金屬材料的大、中、小型鋼板抽條下料。可根據用戶要求配置多把抽條割炬，也可根據需求配置數控異型割炬系統，可選配電容式火焰自動調高系統。

數控/多頭直條火焰切割機設備優點

   本機廣范應用于鋼結構行業的板條切割。

    1、主機背面配置N組直條割炬，用于縱向直線切割；

    2、正面一組橫向割炬橫向切斷板材；

    3、可選配總體割炬升降機構；

    4、等離子切割系統可以選配噴水裝置；

    5、該機升降機采用直流電機驅動調高裝置；

    6、可選配本公司出產的扇形雙頭割炬、能經濟地增加切割探頭數量以及縮小切割板條的寬度。

產品型號及技術參數

說明： 1、以上為本公司產品標配；   2、軌距可根據客戶需求定做；

       3、軌長可根據客戶需求定做； 4、直條割炬數根據客戶需求選配；

       5、數控系統還可選擇美國海寶、北京斯達特、上海交大等。

 數控/多頭直條火焰切割機性能與特點：

    CNC-CG-4000數控多頭直條火焰切割機是我廠在吸收國內外先進軟硬件技術，為配套金屬結構件加工而自行研制和開發的一種高效率自動切割下料設備，可縱向和橫向直線切割，也可圓弧曲線的平面幾何圖形切割，切割表面粗糙度及精度要求高，變形小，9組直條割炬可以同時切割,這樣板材不變形同時又提高了生產效率。該機具有結構合理，操作簡單，工藝先進等優點。

    其中機架傳動采用電機帶動齒輪齒條驅動；主從割炬座間采用鋼帶傳動，鋼帶具有高強度彈性，用于拖動從動割炬，橫梁兩端的導向輪將鋼帶脹緊，從動割炬座可用夾緊裝置夾在鋼帶的前面或后面，實現同向或對稱切割。

    驅動電機全部采用日本進口松下交流伺服電機，減速機采用精密行星伺服專用減速器，該減速器為密封型潤滑，免維護，以此保證設備運行平穩及精度。數控割炬上加裝了電動調高系統，以應對鋼板受熱變形引起的高低不平。

    數控系統采用北京斯達特SH-2200H數控系統,該系統主機采用工業級ARM7處理芯片；系統提供16路光電隔離輸入，14路光電隔離輸出；配有10.4寸液晶動態顯示,全封閉觸摸式操作鍵盤,配備USB接口可進行程序上載和下載, 讀取程序和及時軟件升級，支持現場G代碼編程。

    高可靠性、具有防范等離子強電干擾和雷擊、浪涌等能力；可在系統上手工編程,也可通過套料軟件編程再用U盤輸入本系統；16M～32M超大用戶程序存儲容量，加工程序可達10000條；可自如完成中英文轉換，可執行、顯示、保存中文文件名；可選段加工，停電/斷點恢復,鏡像、旋轉、比例縮放、常用零件圖庫等具有人性化操作功能；豐富的軟件功能，實用的火焰等離子切割工藝，小線段程序的處理，可廣泛的應用于機加下料及廣告、鐵藝、文字切割。
